系統簡介

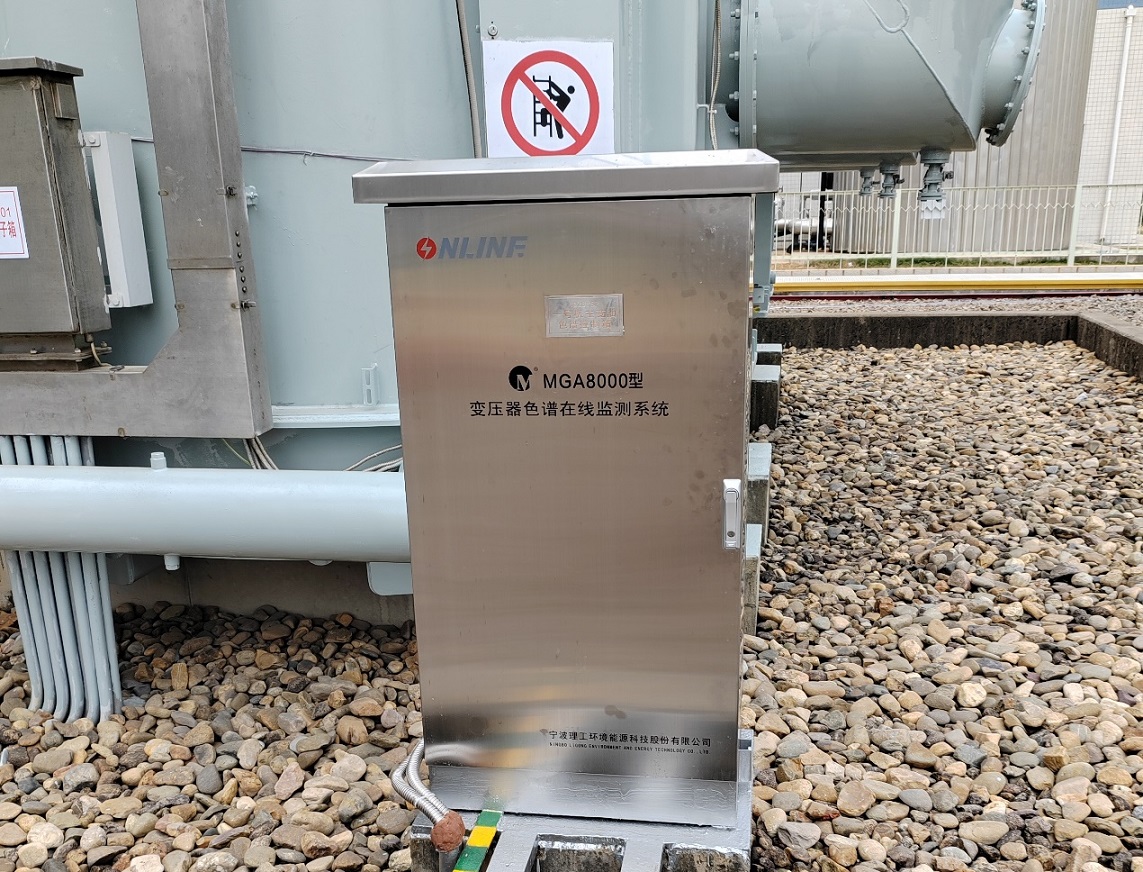

       MGA8000變壓器色譜在線監測系統可定量、自動、快速地在線監測變壓器等油浸式電力高壓設備的油中溶解故障氣體的含量及其增長率，并通過故障診斷專家系統早期預報設備故障隱患信息，避免設備事故，減少重大損失，提高設備運行的可靠性。該系統作為油色譜在線監測領域的權威產品，為電力變壓器實現在線遠程溶解氣體分析提供穩定可靠的解決方案，是電力系統狀態檢修制度實施的有力保障。

技術特點與優勢
        MGA8000變壓器色譜在線監測系統保持了我公司產品向來所具有的穩定性、可靠性、準確性等方面的優勢：

•  數字動態頂空脫氣技術
        自主研發的數字動態頂空脫氣技術具有獨創性，脫氣流程與實驗室振蕩脫氣流程基本一致，但自動化程度、脫氣效率和脫氣精度更高，脫氣重復性更好，平衡時間更短；脫氣結果不受油樣含氣率影響；無需油樣標定，精度高，比對誤差小。

•  高精度數字注射定量技術
        利用增量式光電編碼器實現位置閉環控制，實現油的循環、取樣、脫氣。體積定量精度為50ul，消除了人為影響，脫氣結果具有更佳的重復性，保證了高精度檢測。

•  新型高靈敏度微型檢測技術
        采用新型長壽命微型檢測器，對稱直通式結構、雙臂電橋檢測及微池體積（60µL）設計，池體積小，流速高，檢測響應時間短，恢復快，色譜峰型對稱。

•  靈敏度智能補償算法
        利用自然條件實現檢測器靈敏度智能補償算，有效解決檢測器檢測靈敏度衰減問題，并自動修正檢測器的響應靈敏度，有效提高檢測精度、穩定性和使用壽命。

•  真空再生型高純度空氣發生器
        自主研發了基于變壓吸附技術的真空再生型高純度空氣發生器，為高頻率監測提供了免維護載氣。空氣中甲烷去除率95%以上、二氧化碳去除率99%以上，露點低于-50℃，指標超越瓶裝載氣，支持高頻率（監測周期<30分鐘內）不間斷的監測。

•  高性能復合色譜柱
        自主研發了專用高性能復合色譜柱，單色譜柱可同時高效分離氫氣(H2)、一氧化碳(CO)、二氧化碳(CO2) 、甲烷(CH4)、乙烷(C2H6)、乙烯(C2H4)、乙炔(C2H2) 等各種特性氣體。

•  智能化自檢、全流程日志功能
        具有開機自檢功能，判斷各零部件的運行狀態；根據實時溫度、壓力、注射泵位置來智能判斷控制流程是否正常，分析提示出現故障的可能原因。具有完善的全流程日志記錄及輸出功能，簡化查詢控制流程步驟，方便進行故障排查。

•  全單元隔離設計，閉環控制
        控制單元中所有輸入信號均采用高性能隔離電路隔離，保證信號質量，減小噪聲干擾；精密注射泵采用增量式光電編碼器結合壓力傳感器實現了油氣分離裝置壓力閉環控制。各模塊溫度采用PT1000溫度傳感器結合數字PID算法實現了高精度閉環溫度控制。

•  惡劣環境適應能力
        機柜采用全密封恒溫隔熱設計，防護等級滿足IP55要求，使系統可在高溫、高濕和低溫等各種惡劣環境條件下正常工作，保證了系統監測的穩定性。

•   可靠、兼容的通信方式
        采用以太網、RS485連接，支持TCP/IP網絡協議，支持DL/T860（IEC61850）、IEC104等規約，滿足智能變電站在線監測與綜自一體化管理要求。

•  智能的后臺軟件功能
        支持智能數據查詢、狀態及日志查詢、趨勢圖顯示，支持采樣周期設定、報警閾值設定，具有改良三比值法、大衛三角形法、立體圖示法等故障診斷功能。






技術參數

序號	技術參數名稱	提供值
1	系統型號	MGA8000
2	工作環境溫度	-40℃～＋60℃；
3	工作環境濕度	相對濕度5～95%（裝置內部既無凝露，也不應結冰）
4	大氣壓力	70kPa～110kPa；
5	工作電源	AC220V±10%，50±1Hz
6	電源功率	1.5kW（基礎版）；3.5kW（油管伴熱版）
7	監測組分	H2、CO、CH4、C2H4、C2H2、C2H6、CO2等七種氣體組分及總烴含量、 相對增長率及絕對增長速度
8	分析診斷功能	通過改良三比值法、大衛三角法及立方體圖示法對監測數據進行分析、 診斷，并提供原始譜圖
9	最小監測周期	30分鐘，30分鐘以上可由用戶自行設定
10	取樣方式	循環取樣，安全真實地反應變壓器油中氣體真實情況
11	油氣分離方式	數字動態頂空脫氣技術
12	油氣分離時間	15分鐘
13	載氣	變壓吸附真空再生型載氣發生裝置
14	監測氣體	測量范圍	最低檢測限	測量誤差
1）	H2	1～2000µL/L	1µL/L	±2µL/L或±30%
2）	CO	25～3000µL/L	25µL/L	±25µL/L或±30%
3）	CO2	25～15000µL/L	25µL/L	±25µL/L或±30%
4）	CH4	0.1～600µL/L	0.1µL/L	±0.5µL/L或±30%
5）	C2H4	0.1～600µL/L	0.1µL/L	±0.5µL/L或±30%
6）	C2H6	0.1～600µL/L	0.1µL/L	±0.5µL/L或±30%
7）	C2H2	0.1～200µL/L	0.1µL/L	±0.2µL/L或±20%
8）	總烴	1～2000µL/L	0.4µL/L	±2µL/L或±20%
15	重復性	同一試驗條件下對同一油樣的監測結果偏差不超過3% （中等濃度）
16	靜電放電抗擾度	GB/T 17626.2 4級
17	電快速瞬變脈沖群抗擾度	GB/T 17626.4 4級
18	浪涌（沖擊）抗擾度	GB/T 17626.5 4級
19	外殼的防護性能	室內安裝部件 IP31 室外安裝部件 IP55
20	外形尺寸	寬700mm×深475mm×高1400mm
21	整機重量	190kg

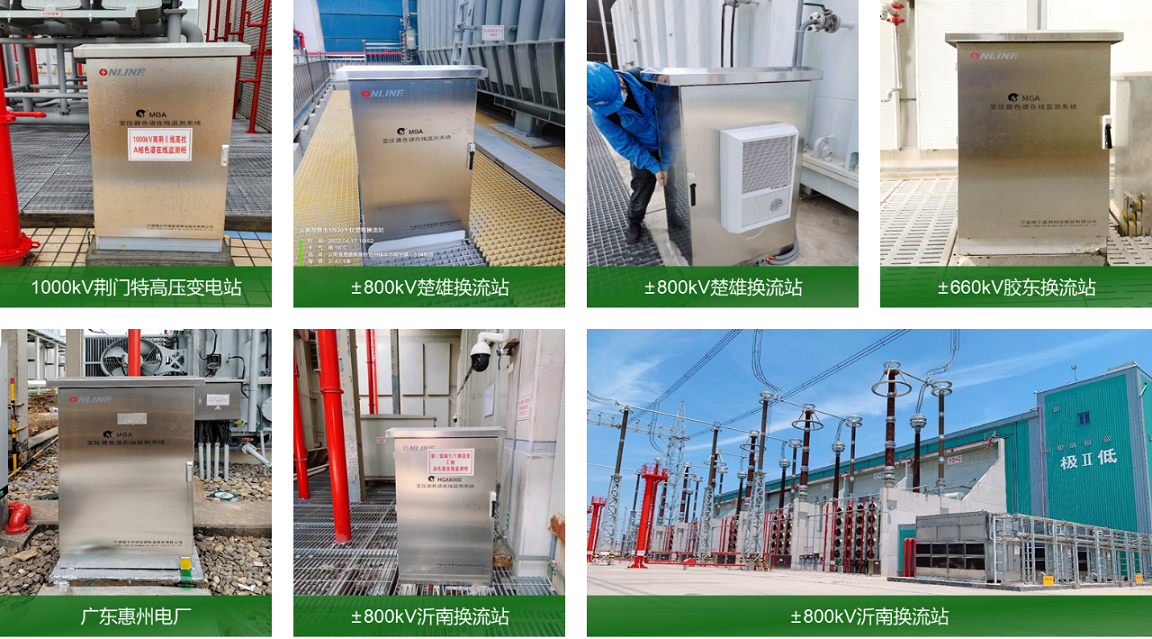

典型案例
